БСУ 20.25
Стационарный бетонный завод
Назначение: приготовление высококачественных бетонных и растворных смесей при строительстве объектов промышленного, сельскохозяйственного и гражданского назначения с производительностью 25 м3/час
Тип: периодического действия.
Монтаж: собирается из отдельных транспортабельных блоков-контейнеров полной заводской готовности с вмонтированным оборудованием.
Загрузка: инертных (щебень, песок) - в расходные бункеры погрузчиком или грейферным краном, цемент - в цементную банку пневмонасосом из цементовоза.
Выгрузка готовой смеси: в автобетоносмеситель (миксер) или автосамосвал.
Транспортирование: железнодорожным транспортом.
Преимущества:
- площадь размещения установки до 80 кв.м;
- дозирование основных компонентов с погрешностью не более 2%;
- низкие эксплуатационные расходы;
- отличная работоспособность при температурах до -30 градусов;
- возможность применения химических добавок;
- может поставляться как с грейферной загрузкой, так и без неё.
Технические характеристики
Производительность (куб.м./час) |
25 |
Вместимость силоса цемента (тн) |
30 |
Установленная мощность (кВт) |
45 - 52,5 |
Управление установкой |
автоматическое и ручное |
Габаритные размеры установки (длина x ширина x высота) (м) |
24,5 x 3,5 x 12,5 |
Количество блоков |
3 |
Масса одного блока (max) (тн) |
7 |

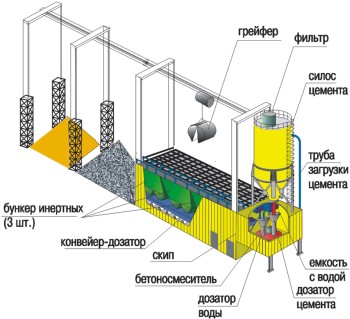

Базовая комплектация
Нижеуказанные позиции для БСУ 20.25 зимнего исполнения с 3-мя бункерами инертных.
1. Блок №1
Служит для дозирования заполнителей и их транспортировки в ковш скипового подъёмника
Состав:
1.1 Конвейер-дозатор (КД) - 1шт.
- длина КД 5 м.
- ширина КД 1,3 м.
- ширина ленты 0,8м.
- масса дозы, не более 1500кг.
- номинальная скорость ленты 2м/с
- мотор барабан "Rulmeka" (Германия) на 15 кВт 1шт.
- роликоопоры
- ролики
- станция натяжения 10040-60-50 Е1 1шт.
- тензодатчики ГСП 9035 ДСТ на 10 кН 3шт
1.2 Затвор-питатель 3шт.
- пневмоцилиндр 100*200 в комплекте с пневрораспределителями "SMS" (Япония) или "Camozzi" (Италия) 3шт.
1.3 Скиповый подъёмник с донной разгрузкой 1шт.
- ковш ёмкостью 0,8 м/куб. 1шт.
- направляющие по 4 м 2шт.
- приводная электроталь VTM 516 (V=12 м/мин) 1шт.
1.4. Пневмосистема и подготовка воздуха "SMS" (Япония) или "Camozzi" (Италия)
- *компрессор "ABBAC" 1шт.
- манометр 1шт.
- регулятор давления 1шт.
- ручной запорный клапан 1шт.
- маслораспылитель 1шт.
- фильтр магистраьный 1шт.
- фитинги и крепежные элементы
- магистральная разводка из ПВХ трубки
*компрессор поставляется по отдельному соглашению с Заказчиком
2. Блок №2.
Служит для размещения бетоносмесителя, необходимого запаса заполнителей и воды; дозирования: воды, цемента и химдобавок
Состав:
2.1 Бункеры инертных по 13 м/куб 3шт.
- вибратор бункера песка ИВ 99 1шт.
- решётки 3,1*2,4 м с ячейкой 200*200 мм 3шт.
- регистры парового отопления 3шт.
2.2 Бетоносмеситель СБ 750 (или СБ146А) на 750/500 л. 1шт.
- электродвигатель на 18,5 кВт 1шт.
- планетарный редуктор СБ-138 1шт.
- пневмозатвор 1шт.
- пневмоцилиндр секторный (160*500) с защитной гофрой "SMS" (Япония) или "Camozzi" (Италия) 1шт.
2.3 Расходный бак воды и химдобавок на 2,8 м/куб 1шт.
- указатель уровня СУ-313 1шт.
- пневмоклапан питающий "SMS" (Япония) 1шт.
- пневмозатвор dy100 в комплекте с пневмоцилиндром 63*125 и пневмораспределителем "SMS" (Япония) или "Camozzi" (Италия) 1шт.
- регистр парового отопления 1шт.
2.4 Расходный бак химдобавок 1шт.
- указатель уровня СУ-313 1шт.
- пневмоклапан питающий "SMS" (Япония) 1 шт.
- пневмоклапан разгрузочный "SMS" (Япония) 1шт.
- регистр парового отопления 1шт.
2.5 Дозатор воды (химических добавок) на 0,3 м/куб 1шт.
- тензодатчик 2кН 1шт.
- пневмозатвор dy100 в комплекте с пневмоцилиндром 63*125 и пневмораспределителем "SMS" (Япония) или "Camozzi" (Италия) 1шт.
- емкость дозатора 0,15 м3
2.6 Дозатор цемента на 0,5т 1 шт.
- пневмозатвор дисковый "Camozzi" (Италия) 2 шт.
- пневмозатвор дросельный 1шт.
- пневмоцилиндр 100*200 в комплекте с пневмораспределителем "SMS" (Япония) или "Camozzi" (Италия) 3шт.
- тензодатчик ГСП 9035 ДСТ на 5 кН 1шт.
- емкость дозатора 0,27м3.
3. Блок № 3
Силос цемента, служит для хранения запаса цемента.
Состав:
- цементная банка 1шт.
- ёмкость цементной банки 30т.
- рукавный фильтр 1шт.
- стойки опоры 4шт.
- форсунки аэрации в нижней части конуса
- система соединительных руковов с пневмоклапаном "SMS" (Япония)
Блок № 4.
Операторская, служит для размещения пусковой аппаратуры, автоматики и управления работой установки.
Состав:
- шкаф управления
- компьютер персональный
Дополнительная комплектация
5. Система грейферной закрузки инертных
Система грейферной загрузки инертных, служит для подачи заполнителей с открытого склада в бункеры блока Б-2.
Состав:
5.1 Грейферный погрузчик 1шт.
- грейфер 0,8 м.куб. 1шт.
- электроталь ТЕ 320-531 1шт.
- скорость перемещения 32 м/мин
- скорость подъёма 8 м/мин
- кабина управления грейфером с пультом и прожектором 1шт.
- площадка обслуживания электротали 1шт.
5.2 Монорельс на опорах 1шт.
- балка двутавровая 30-М по 9 м 1шт.
- балка двутавровая 30-М по 6 м 2шт.
- стойки по 7,3 м 8шт.
- перекладины по 3,1м 4шт.
- пауки арматуры 4шт.
- колонны по 5,5 м.
По желанию Заказчика возможно исполнение со шнековой подачей цемента из силосов и дополнительным дозатором химдобавок.
Возможна комплектация импортными бетоносмесителями.
