БСУ 35.40

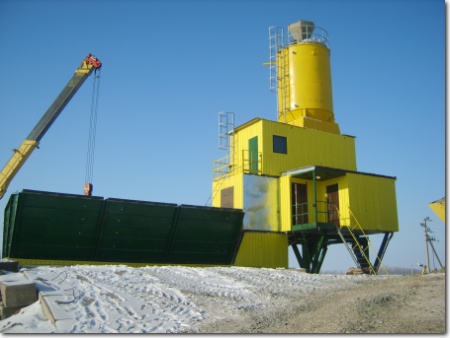

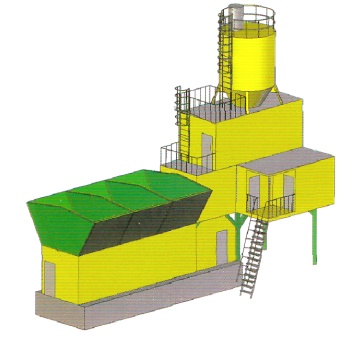

Бетонный завод БСУ 35.40, 1хКД-1хСК, БИ 3х30, СЦ 1х40, БС 1х1500

- Производительность: 40 м3/час;
- Бетоносмеситель: СБ 138Б 1500/1000;
- Транспортировка: Транспортировка осуществляется на 4-х железнодорожных платформах, либо на 4-х низкорамных тралах (груз негабаритный);
- Подача цемента: Прямоточная под действием собственного веса. Точность дозирования обеспечивается двумя пневмозатворами WAM (дроссельный и затвор на выходе);
- Кабина оператора, система управления: Кабина в которой размещено рабочее место оператора, силовое электрооборудование и аппаратура системы управления. Оператор осуществляет контроль за работой установки по динамической мнемосхеме на мониторе персонального компьютера. Технологическим процессом приготовления смесей управляет микроконтроллеры Allen-Bredey (концерн "Rockwell" Германия), которые позволяют визуально контролировать выполняемые операции, вести учет расхода материалов, диагностировать состояние оборудования и вырабатывать рекомендации для устранения неисправностей;
- Дозирование цемента: дозатор цемента V=0,5м3 пневмозатвор цемента WAM(Италия);
- Силос цемента: 1х40 т, фильтр ФР-10, 2 датчика (верхнего и нижнего уровня) цемента, система аэрации (пневмовстряхивание), электромеханический вибратор (механическое стряхивание), загрузочная труба, ручной затвор WAM, пневозатвор WAM;
- Подача инертных материалов: Осуществляется на конвейер на нем же происходит взвешивание (взвешивание производится четырьмя тензометрическими датчиками) и подача материалов в скип. Скип классический V =1.5 м. куб. с заслонкой снизу.
- Бункер инертных: 3 фракции по 30 куб. каждая
- Загрузка инертных:
- фронтальный погрузчик типа Амкодор 333В (ТО-18) с пандуса (размеры пандуса прилагаются)
- устройство загрузки инертных УЗИ 30.120
- Фундамент: Установка требует фундамент. Задание на проектирование фундамента выдается конструкторским отделом ЗАО «Самарская Лука» согласно ГОСТ и СНИП;
- Пневматика: Комплект пневматики SMC (Япония), Camozzi (Италия) (пневмоцилиндры, пневмораспределители, пневмомагистрали)
- Компрессор: Компрессор Abac (Италия)
- Обогрев инертных: В установке предусмотрена разводка для подключения паро-газового подогрева инертных (ПГУ-350) может поставляться по желанию заказчика.
- Общая потребляемая мощность: 72 кВт
