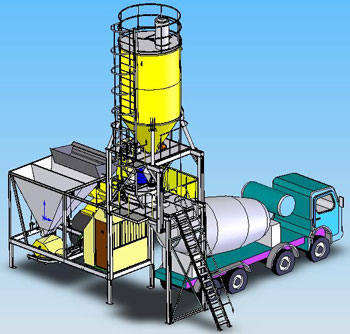

Технические характеристики установки БСУ 11.8
Расчетная производительность: 8 м3/час;
Тип мешалки: СБ-375–производительность 8 м3/час (тарельчатого типа);
Количество фракций инертных: 2 фракции;
Объем бункеров инертных: 2 фракции по 3.5 м3 каждая;

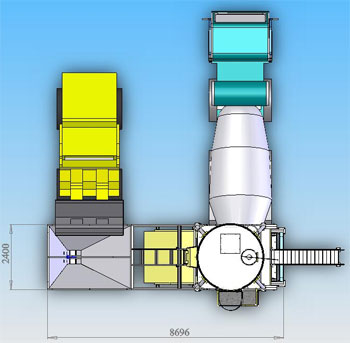

Загрузка инертных: фронтальный погрузчик типа Беларусь, Елазовец, Амкодор 333В (ТО-18Б) с пандусом (размеры пандуса и расположение установки прилагаются);
Взвешивание и подача инертных: в скипе (V=0.35 м3) 3-мя тензометрическими датчиками. Подъем скипа мотором-редуктором 3 kW;
Силос цемента: 1х22 т, фильтр ФР-10, 2 датчика(верхнего и нижнего) уровня цемента, система аэрации, (пневмовстряхивание), загрузочная труба, ручной затвор WAM, WAM, пневозатвор WAM;
Подача цемента: прямоточная под действием собственного веса;
Дозирование цемента: подвешен на 3-х тензодатчиках. Объем дозатора V=0,1 м3 пневматический затвор цемента WAM(Италия);
Дозировка воды: весовой дозатор на тензодатчиках V=0.1 м3;

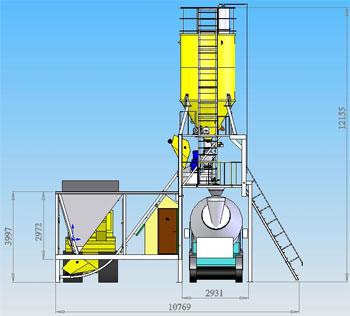

Выгрузка смеси: под миксер H выгрузки=4000(+150) мм. Высота регулируется гибкой вставкой;
Пневматика: комплект пневматики SMC (Япония) (пневмораспределители, пневмоцилиндры, фильтр-влагоотделитель, маслораспылитель);
Компрессор: компрессор В 3300/100 производительность 0.476 м3/мин, ст.сжатия 8 Bar, V(ресивера)=300л, мощность 3 KW;
Система управления: пульт управления стол, стул;
Окраска: цвет по желанию заказчика;

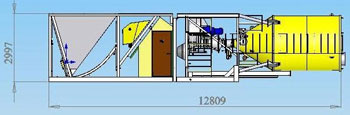

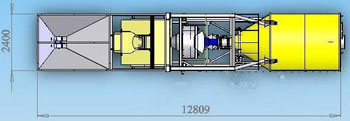

Транспортировка:в транспортном положении установка складывается. При этом все системы остаются в рабочем состоянии, что сокращает сроки монтажа;
Срок монтажа: 2-3 часа;
Срок демонтажа:2-3 часа;
Фундамент: бетонная площадка с анкерными болтами под крепление БСУ 11.8. План фундамента прилагается к установке;

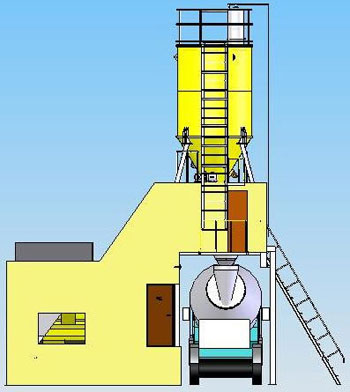

Кабина оператора: теплоизолирована 3-х слойными панелями типа «сэндвич», стол, стул, силовой шкаф и пульт управления;
Общая потребляемая мощность: бетоносмеситель СБ-375 - 7.5 кВт, мотор-редуктор лебедки скипа - 3 кВт, компрессор - 3 кВт.
Итого: 13.5 кВт;
Обязательные условия для работы установки БСУ 12.8:
- Подвод воды давлением не менее 1 атм. (1 Bar) и расходом не менее 75 л/мин.
- Подвод электроэнергии мощностью не менее 15 кВт.
|
