БСУ 12.8 "Тополь-1"

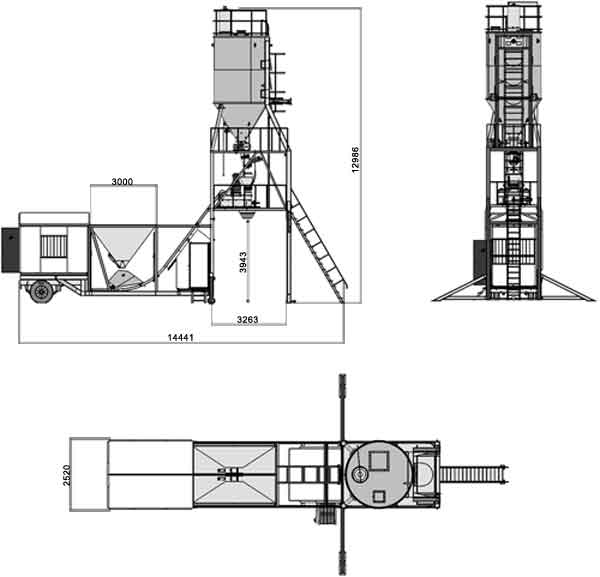

Мобильный бетонный завод
- 1. Фильтр
- 2. Силос цемента
- 3. Кабина оператора
- 4. Бункера инертных
- 5. Подсобное помещение
- 6. Скип
- 7. Бетоносмеситель
- 8. Дозатор цемента

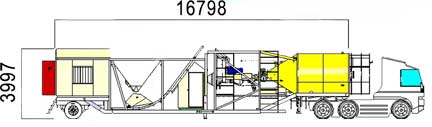

Транспортное положение
Базовая комплектация БСУ 12.8
- Силос, расходная ёмкость для цемента на 22-30т., расположен над бетоносмесителем прямоточной подачей цемента через дозатор. Силос снабжен аэрацией цемента в зоне выгрузки и встряхиваниванием при помощи вибратора, загрузочным трубопроводом и рукавным фильтром.
- От возможных типов мешалок будет зависеть производительность установки: СБ 375 – производительность 8 м3/час (планетарная375/250) СБ 146 А –производительность 20 м3/час (планетарная750/500). JS – 1000 – производительностью 50 м3/час (двухвальная 1500/1000). СБ 138 Б - производительностью 50 м3/час (планетарная 1500/1000). Дозатор цемента, включающий дозатор с тензометрическим датчиком и дозирующими затворами, дозатора воды и химических добавок, пневмоприводы затворов «CAMOZZI»(Италия) либо «SMC» (Япония).
- Система взвешивания инертных, в состав которой входят: скип V - 0,375 – 1,5 м3. взвешивающая площадка на трех тензометрических датчиках, направляющие, привод скипа лебедка с мотор редуктором «SEW Eurodrive»(Германия).
- Бункер под инертные материалы разделенный на две фракции, каждая фракция объемом -3 м./куб. общий V бункера составляет 6м./куб. (при производительности свыше 20 куб. м/час оснащается дополнительным сборно-разборным бункером 4х10куб.м общим объемом 40 куб.м), снабжен эксцентричным вибратором для встряхивания сырых инертных, затворы-питатели по одному на каждый бункер заполнителей, пневмоприводы затворов «CAMOZZI»(Италия) либо «SMC» (Япония).
- Кабина оператора, в которой размещено его рабочее место, шкаф управления. Оператор осуществляет контроль за работой установки на базе весодозирующих терминалов в полуавтоматическом и ручном режимах.
- Подсобное помещение S-7,5 кв.м, которое может быть использовано в качестве лаборатории для испытания бетонной смеси или для размещения обслуживающего персонала.
- Тележка одноосная грузоподъемностью 7 тн.. Колесные пары и запасные части тележки полностью совместимы с тележками «КАМАЗ-Автоприцеп».
- Подъемное устройство грузоподъемностью 16 тн., служит для сцепки, расцепки установки с седельного тягача.
- Для транспортировки установка снабжена стандартным освещением (габаритными огнями, стоп сигналами и сигналами заднего хода), системой пневматики для надежного торможения.
- *компрессор поставляется по отдельному соглашению с Заказчиком
Технические характеристики
Производительность (м3/час) |
8 |
Вместимость силоса цемента (тн.) |
30 |
Установленная мощность (кВт) |
12 |
Управление установкой |
Автоматическое и ручное |
Габаритные размеры установки (длина х ширина х высота) (м) |
14,5 х 2,5 х 15 |
Бетоносмеситель |
СБ 375 – 1 шт. |
Количество расходных бункеров щебня и песка |
2 |
Вместимость расходных бункеров (м3) |
6 |
Обслуживающий персонал (чел.) |
3 |
Транспортировка |
Один седельный тягач |
Фундамент |
Не требует фундамента |
