Производительность:
90-120куб. м./час (в зависимости от бетоносмесителя)
Тип возможных бетоносмесителей:
Установка предназначена для перемешивания:
- растворов;
- любых бетонных смесей;
- сухих жестких смесей.
Фундамент. Фундаментом для установки служит любая ровная твердая площадка, способная выдержать соответствующие нагрузки. Для склада цемента фундамент необходим. План фундамента на склад цемента предоставляется.

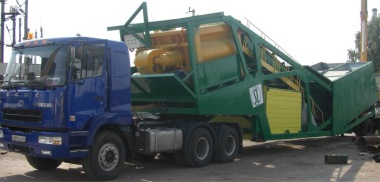

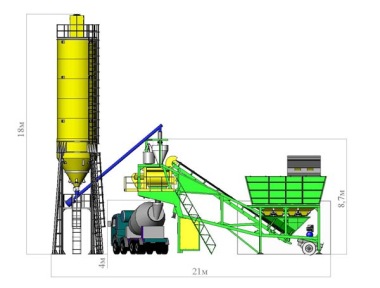

Транспортировка. Монтаж (демонтаж) БСУ 60 производится в течение 2-3 часов. Установка перебрасывается с места на место при помощи 1-го седельного тягача, одного низкого трала и одного длинномера. Габаритные размеры установки вместе с тягачом: длина 18,6м, высота 4м, ширина 2,8 метра.
Система управления. Автоматическая система управления на базе контроллера Allen Bradley (концерн "Rockwell" Германия). Управление заводом полностью компьютеризировано с возможностью производства бетона в автоматическом режиме.
Подача и дозирование цемента. Подача цемента из силоса в дозатор осуществляется через шнек (WAM (Италия)), дозирование – тензометрическое, с выводом результатов на дисплей. Объем дозатора – 0,8 м. куб. Цементный затвор дозатора - WAM (Italy).
Склад цемента:
- 1х80т (стандартная комплектация).
- 2х80т , 3х80т, 4х80т (по желанию ).
В складе цемента применены новые датчики уровня цемента, дающие оператору информацию об уровне цемента в силосе на данный момент, в отличие от датчиков дискретного действия, показывающих только максимальный и минимальный уровень цемента, что крайне неудобно в процессе эксплуатации.
Дозатор воды. Дозирование воды происходит в емкости, объемом 0,5 м. куб., подвешенной на одном тензометрическом датчике (классическая тензометрическая схема водоизмерения).
Дозатор химических добавок. Дозирование химических добавок происходит в емкости, объемом 0,05 м. куб., подвешенной на одном тензометрическом датчике.
Управление всеми дозаторами полностью интегрировано в общую систему управления заводом.
Подача инертных в бетоносмеситель осуществляется посредством конвейера-дозатора. В качестве привода для конвейерной ленты в конвейере используется немецкий мотор-барабан «Rulmeca» (15KW). Использование наклонного конвейера в качестве питателя значительно увеличивает производительность бетоносмесителя, так как инертные подаются в него в течении 25 сек и замес бетона начинается с 1-ой секунды, в отличие от скиповой подачи, где инертные подаются только на 25-й секунде, когда скип дойдет до точки выгрузки. Так как конвейер является и дозатором, то требуется всего 1 конвейер, а не 2 как в классических заводах галерейного типа, что значительно снижает вес конструкции. Для лучшей “просыпаемости”, на взвешивающую емкость установлен электровибратор.
Бункер инертных: 4 фракции по 10 м. куб. каждая.
Наполнение бункеров инертных может осуществляться двумя способами:
- с помощью УЗИ 50.120

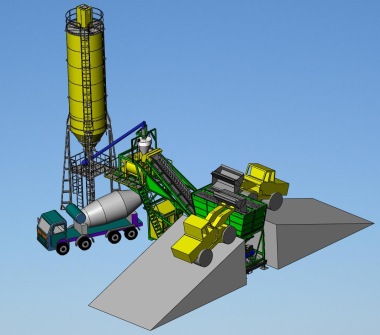

- фронтальным погрузчиком типа Амкодор 333В (ТО-18) с одного большого пандуса, так чтобы погрузчик мог с него загружать инертные в любую фракцию (мог достать до фракции, на противоположной стороне), или же с двух маленьких пандусов.
На отделении песка установлен электровибратор.
Транспортное положение. В транспортном положении стенки бункера откидываются в стороны (как у бортовых грузовиков), а освободившееся пространство используется для складывания решеток, лестницы, ограждений и т.д.
Решетки на бункер от попадания крупных камней из ковша погрузчика входят в комплектацию.
Пневматика: комплект пневматики SMC (Япония) (пневмоцилиндры, пневмораспределители, пневмомагистрали).
Компрессор - В6000/270 СТ (Италия), винтовой, производительностью 1 куб.м/мин, степенью сжатия 8 Bar и объемом ресивера 300л.
Для обогрев инертных (по желанию заказчика) на Мобилмикс 60 может быть установлена система отопления, с возможность подключения паро-газовой установки (ПГУ-350), также может поставляться по желанию заказчика.
Общая потребляемая мощность
- Бетоносмеситель MAO 3000/2000 (MSO 2250/1500): 74кВт (60кВт)
- Мотор-барабан конвейера: 15 кВт
- Привод шнека 7.5 кВт
- Компрессор 5 кВт
Итого:
- 87,5 кВт при бетоносмесителе MSO 2250/1500
- 101,5 кВт при бетоносмесителе MAO 3000/2000
|
