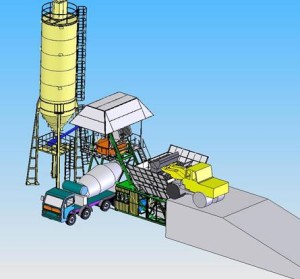

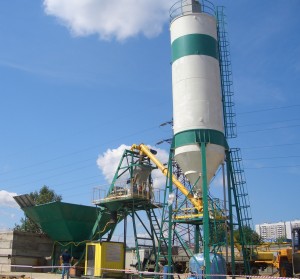

БСУ 50.50 "Кобра"
Мобильный бетонный завод
- Производительность товарного бетона - до 50 м3/час, раствора до - 50 м3/час.
- Бетоносмеситель планетарный принудительного действия СБ-138Б.
- Фундамент не требует специального фундамента и устанавливается на любую ровную поверхность. Фундамент необходим лишь для склада цемента. При желании заказчик может установить завод на фундамент, для этого предусмотрены установочные места.
- Транспортировка мобильность Кобры позволяет ей перебрасываться с места на места в течении 2-3 дней при помощи:
- 2 низких тралов и 1 длинномера (если на на маршруте есть ограничение по высоте не более 4,2 м)
- 3-х длинномеров (если ограничение такое отсутсвует)
- на собственном ходу ( завод перебрасывается при помощи 2-х сидельных тягачей Установка и склад цемента устанавливаются на собственное шасси ( с тормозами, спецосвещением и т.д.) и цепляются за сидельный тягач. Ограничения по высоте отсутсвуют.
- Автоматическая система управления на базе контроллера Allen Brandley (к-н "Rockwell" Германия). Полностью компьютеризированное управление заводом с ноутбука с системой видеонаблюдения и возможностью производства бетона в полном автоматическом режиме.
- Подача и дозирование цемента. Шнековая (шнек Scutti Nicolo (Италия ), дозирование – тензометрическое с выводом результатов на дисплей , Объем дозатора - 1 м3. Подача и дозирование полностью интегрированы в систему управления. Цементный затвор дозатора - WAM ( Italy).
- Склад цемента
- 1 х80 т (стандартная комплектация)
- 2х80 т , 3х80 т, 4х80 т и … (по желанию )
В складе цемента применены новые датчики уровня цемента дающие оператору информацию об уровне цемента в силосе на данный момент, в отличие от датчиков дискретного действия показывающих только максимальный и минимальный уровень цемента, что крайне неудобно в процессе эксплуатации.
- Дозатор воды ультразвуковой расходомер воды Ду 50 с точностью дозирования 1% .Отмеренная порция воды отсекается шаровым электропневмоклапаном пр-ва SMC (Япония). По желанию заказчика возможна классическая тензометрическая схема водоизмерения (Дозатор воды с затвором висит на 1 тензодатчике ).
- Дозатор химдобавок на 2 химдобавки
- Ультразвуковой расходомер Ду 25 с точностью дозирования 1%. Отмеренная порция химдобавок отсекается шаровым элетропневмоклапаном пр-ва SMC (Япония).
- Весовой дозатор V =50 литров с затвором на приводе SMC (Япония)
Управление дозаторов полностью интегрировано в общую систему управления заводом.
- Подача инертных скиповая; классический скип V =1.5 м3 с заслонкой снизу.
- Бункер инертных 4 фракции по 10 куб. каждая
- Загрузка инертных
- фронтальный погрузчик типа Амкодор 333В (ТО-18) с пандуса (размеры пандуса прилагаются)
- устройство загрузки инертных УЗИ 50.120
На отделении песка установлен электровибратор
- Транспортное положение. В транспортном положении бункер представляет собой блок сложенных панелей, которые крепятся на установку на время транспортировки. Решетка на бункер от попадания крупных камней из ковша погрузчика входит в комплектацию.
- Пневматика. Комплект пневматики SMC (Япония) (пневмоцилиндры, пневмораспределители, пневмомагистрали).
- Компрессор. Винтовой компрессор Zenith (Италия)
пр-сть 1 куб.м/мин ст.сжатия 8 Bar
V (ресивера)=300л
- Обогрев инертных. В установке предусмотрена разводка для подключения паро-газового подогрева инертных (ПГПИ). ПГПИ также может поставляться по желанию заказчика.
- Обшивка завода предоставляется по желанию заказчика. Представляет из себя 3-х слойные панели типа «Сэндвич» (окрашенный профиль, минвата, оцинкованный лист). Комлект обшивки укрывает блок бетоносмесителя, скиповые пути.
- Общая потребляемая мощность
- бетоносмеситель СБ-138Б 37 кВт
- мотор-редуктор лебедки 15 кВт
- привод шнека 7.5 кВт
- компрессор 5 кВт
- Итого 64,5 кВт
Технические характеристики
Производительность (м3/час) |
40-50 |
Вместимость силоса цемента (тн.) |
20,30,...,80 |
Установленная мощность (кВт) |
55 |
Управление установкой |
Автоматическое и ручное |
Габаритные размеры установки (длина х ширина х высота) (м) |
16,3 х 7,3 х 18,1 |
Бетоносмеситель |
СБ 138Б 1500/1000 - 1шт |
Количество расходных бункеров щебня и песка |
4 |
Вместимость расходных бункеров (м3) |
40 |
Обслуживающий персонал (чел.) |
3 |
Транспортировка |
3 низких трала (автомобильный транспорт) |
Фундамент |
Требует фундамент только под силос цемента |
